Integrando impressora térmica bluetooth portátil com aplicativos Delphi Multi-Device

Neste post iremos implementar um aplicativo mobile para efetuar a impressão diretamente em uma impressora térmica bluetooth sem utilização alguma de SDKs de terceiros, tudo 100% Delphi nativo. No exemplo iremos focar apenas nos métodos necessários para demonstrarmos a integração.

Postado a pouco tempo, foi visto como efetuar a integração de seu aplicativo mobile feito em Delphi com uma impressora bluetooth utilizando seu SDK feito em java. Esse modelo de integração é interessante quando precisamos utilizar alguma funcionalidade especifica do fabricante. http://community.embarcadero.com/blog-drafts?view=entry&id=8616

Em sua maioria estas impressoras trabalham da mesmo forma que a “moderníssima” Impressora Epson LX 300 (se você não conhece este modelo de impressora peça auxilio à um adulto).

Nesse passado não muito distante, a impressão poderia ser realizada através do envio de comandos ESC/POS para a porta paralela onde a impressora estava conectada. E é desta mesma forma que iremos proceder, mas ao invés de enviarmos comandos para a porta paralela iremos envia-los através de uma porta Bluetooth.

Como todo bom Delpheiro você deve estar pensando que o Delphi provavelmente já tenha um componente que fará a conexão Bluethooth para nós e depois só precisaremos enviar os comandos de impressão.
E como todo bom Delfeiro, você está certo!

O Delphi possui o componente TBluetooth, que encapsula todo o mecanismos de comunicação Bluetooth do seu dispositivo mobile. É ele por exemplo que é responsável por listar os dispositivos pareados em nosso mobile, alem de efetuar a conexão com os dispositivo bluetooth e enviar comandos para este dispositivo.

Então vamos por a mão massa:

Para nosso exemplo crie uma aplicação multi-device em branco. (File\New\Mult-Device Application\Bank Application).

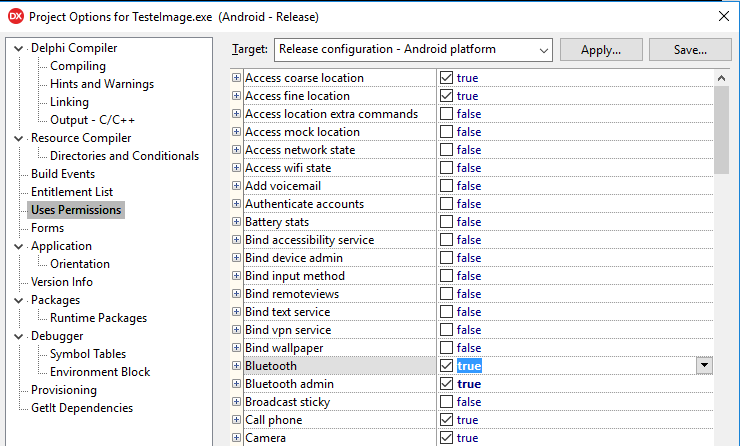

Antes de tudo devemos configurar o projeto para que o aplicativo tenha permissão para acessar o Bluetooth do mobile, então no menu Project\Options\Uses Permissions, habilite as opções Bluetooth e Bluetooth admin.

Coloque um componente TBluetooth no formulário e altere sua propriedade Enable para True. Em nosso exemplo deixaremos o componente sempre ativo.

Coloque um ComboBox, no qual iremos listar os dispositivos Bluetooth pareados em nosso mobile.

O comando é bem simples, o método PairedDevices do componente TBluetooth retorna a lista de dispositivos pareados, desta forma só precisamos percorrer a lista e popular o nosso ComboBox.

procedure TfrmImpressora.ListarDispositivosPareadosNoCombo;
var
  lDevice: TBluetoothDevice;
begin
  ComboBox1.Clear;
  for lDevice in Bluetooth1.PairedDevices do
  begin
    ComboBox1.Items.Add(lDevice.DeviceName);
  end;
end;

Coloque um botão para efetuar a chamada deste código.
Assim quando você clicar neste botão o ComboBox será atualizado com a lista de dispositivos pareados.

Vamos para nossa segunda funcionalidade, a conexão com o dispositivo.

Primeiramente é preciso selecionar o dispositivo que será conectado. Um dispositivo Bluetooth é encapsulado pela classe TBluetoothDevice. Criaremos uma função que nos retorne o dispositivo usando como parâmetro seu nome, que estará selecionado no ComboBox.

function TfrmImpressora.ObterDevicePeloNome(pNomeDevice: String): TBluetoothDevice;
var
  lDevice: TBluetoothDevice;
begin
  Result := nil;
  for lDevice in Bluetooth1.PairedDevices do
  begin
    if lDevice.DeviceName = pNomeDevice then
    begin
      Result := lDevice;
    end;
  end;
end;

As conexões Bluetooth são encapsuladas por uma classe Socket, a TBluetoothSocket. Esta classe é instanciada por um TBluetoothDevice. Executando o método ObterDevicePeloNome, teremos como retorno um TBluetoothDevice. E este objeto possui o método CreateClientSocket que irá criar nosso objeto Socket.

FSocket := lDevice.CreateClientSocket...

Cada tipo de dispositivo Bluetooth pode utilizar um tipo de Socket diferente. Por exemplo, um fone se comunica de uma forma diferente que uma impressora, mas ambos são Bluetooth, e estas configurações são dadas por um parâmetro UUID no método de criação do Socket.
O UUID é um identificador único universal, por exemplo, seja qual for o fabricante de fones Bluetooth eles irão utilizar o mesmo UUID para esta comunicação. (https://en.wikipedia.org/wiki/Universally_unique_identifier)

As Impressoras BT usam uma SerialPortServiceClass, que é definida pelo UUID 00001101-0000-1000-8000-00805F9B34FB.

const
UUID = '{00001101-0000-1000-8000-00805F9B34FB}';

Defina uma variável global FSocket: TBluetoothSocket para armazenar o objeto de conexão, e assim poder ser utilizados em outros métodos, como no de impressão.

function TfrmImpressora.ConectarImpressora(pNomeDevice: String): boolean;
var
  lDevice: TBluetoothDevice;
begin
  Result := False;
  lDevice := ObterDevicePeloNome(pNomeDevice);
  if lDevice <> nil then
  begin
    FSocket := lDevice.CreateClientSocket(StringToGUID(UUID), False);
    if FSocket <> nil then
    begin
      FSocket.Connect;
      Result := FSocket.Connected
    end;
  end;
end;

Em um TButton chame o método ConectarImpressora passando como parãmetro o dispositivo selecionado no ComboBox, como no exemplo abaixo:

procedure TfrmImpressora.btnConectarClick(Sender: TObject);
begin
  if (ComboBox1.Selected <> nil) and (ComboBox1.Selected.Text <> '') then
  begin
    if ConectarImpressora(ComboBox1.Selected.Text) then
    begin
      Label1.Text := 'Conectado';
    end
    else
    begin
      Label1.Text := 'Desconectado';
    end;
  end
  else
  begin
    ShowMessage('Selecione um dispositivo');
  end;
end;

Para finalizar basta enviarmos através do método SendData do Socket os comandos da impressora (A lista de comandos geralmente acompanham o manual do produto).

procedure TfrmImpressora.btnImprimirClick(Sender: TObject);
begin
  if (FSocket <> nil) and (FSocket.Connected) then
  begin
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(64)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(97) + chr(1)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(33) + chr(8)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(33) + chr(16)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(33) + chr(32)));

    FSocket.SendData(TEncoding.UTF8.GetBytes('Delphi Berlin' + chr(13)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(100) + chr(1)));
    FSocket.SendData(TEncoding.UTF8.GetBytes('Delphi Berlin' + chr(13)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(100) + chr(1)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(33) + chr(0)));

    FSocket.SendData(TEncoding.UTF8.GetBytes('Utilizando TBluetooth '));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(100) + chr(1)));
    FSocket.SendData(TEncoding.UTF8.GetBytes('Utilizando TBluetooth '));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(100) + chr(1)));

    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(97) + chr(0)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(100) + chr(5)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(29) + chr(107) + chr(2) + '7896006259701' + chr(0)));
    FSocket.SendData(TEncoding.UTF8.GetBytes(chr(27) + chr(100) + chr(5)));
  end;
end;

Neste método fizemos o envio de diversos comandos de impressão como, quebra de linha, mudança de fontes e impressão de um código de barras.

A partir deste momento seu aplicativo já está integrado com nossa impressora Bluetooth, e sem utilizar qualquer outra biblioteca que não acompanhe a instalação básica do Delphi.

Segue abaixo uma lista de UUID de vários tipos de conexões bluetooth:

ServiceDiscoveryServerServiceClassID= ‘{00001000-0000-1000-8000-00805F9B34FB}’;
BrowseGroupDescriptorServiceClassID = ‘{00001001-0000-1000-8000-00805F9B34FB}’;
PublicBrowseGroupServiceClass = ‘{00001002-0000-1000-8000-00805F9B34FB}’;
SerialPortServiceClass = ‘{00001101-0000-1000-8000-00805F9B34FB}’;
LANAccessUsingPPPServiceClass = ‘{00001102-0000-1000-8000-00805F9B34FB}’;
DialupNetworkingServiceClas = ‘{00001103-0000-1000-8000-00805F9B34FB}’;
IrMCSyncServiceClass = ‘{00001104-0000-1000-8000-00805F9B34FB}’;
OBEXObjectPushServiceClass= ‘{00001105-0000-1000-8000-00805F9B34FB}’;
OBEXFileTransferServiceClass = ‘{00001106-0000-1000-8000-00805F9B34FB}’;
IrMCSyncCommandServiceClass= ‘{00001107-0000-1000-8000-00805F9B34FB}’;
HeadsetServiceClass = ‘{00001108-0000-1000-8000-00805F9B34FB}’;
CordlessTelephonyServiceClass = ‘{00001109-0000-1000-8000-00805F9B34FB}’;
AudioSourceServiceClass = ‘{0000110A-0000-1000-8000-00805F9B34FB}’;
AudioSinkServiceClass= ‘{0000110B-0000-1000-8000-00805F9B34FB}’;
AVRemoteControlTargetServiceClass = ‘{0000110C-0000-1000-8000-00805F9B34FB}’;
AdvancedAudioDistributionServiceClass = ‘{0000110D-0000-1000-8000-00805F9B34FB}’;
AVRemoteControlServiceClass= ‘{0000110E-0000-1000-8000-00805F9B34FB}’;
VideoConferencingServiceClass = ‘{0000110F-0000-1000-8000-00805F9B34FB}’;
IntercomServiceClass = ‘{00001110-0000-1000-8000-00805F9B34FB}’;
FaxServiceClass = ‘{00001111-0000-1000-8000-00805F9B34FB}’;
HeadsetAudioGatewayServiceClass= ‘{00001112-0000-1000-8000-00805F9B34FB}’;
WAPServiceClass = ‘{00001113-0000-1000-8000-00805F9B34FB}’;
WAPClientServiceClass = ‘{00001114-0000-1000-8000-00805F9B34FB}’;
PANUServiceClass = ‘{00001115-0000-1000-8000-00805F9B34FB}’;
NAPServiceClass = ‘{00001116-0000-1000-8000-00805F9B34FB}’;
GNServiceClass = ‘{00001117-0000-1000-8000-00805F9B34FB}’;
DirectPrintingServiceClass = ‘{00001118-0000-1000-8000-00805F9B34FB}’;
ReferencePrintingServiceClass = ‘{00001119-0000-1000-8000-00805F9B34FB}’;
ImagingServiceClass= ‘{0000111A-0000-1000-8000-00805F9B34FB}’;
ImagingResponderServiceClass = ‘{0000111B-0000-1000-8000-00805F9B34FB}’;
ImagingAutomaticArchiveServiceClass = ‘{0000111C-0000-1000-8000-00805F9B34FB}’;
ImagingReferenceObjectsServiceClass = ‘{0000111D-0000-1000-8000-00805F9B34FB}’;
HandsfreeServiceClass = ‘{0000111E-0000-1000-8000-00805F9B34FB}’;
HandsfreeAudioGatewayServiceClass = ‘{0000111F-0000-1000-8000-00805F9B34FB}’;
DirectPrintingReferenceObjectsServiceClass = ‘{00001120-0000-1000-8000-00805F9B34FB}’;
ReflectedUIServiceClass = ‘{00001121-0000-1000-8000-00805F9B34FB}’;
BasicPringingServiceClass = ‘{00001122-0000-1000-8000-00805F9B34FB}’;
PrintingStatusServiceClass= ‘{00001123-0000-1000-8000-00805F9B34FB}’;
HumanInterfaceDeviceServiceClass = ‘{00001124-0000-1000-8000-00805F9B34FB}’;
HardcopyCableReplacementServiceClass = ‘{00001125-0000-1000-8000-00805F9B34FB}’;
HCRPrintServiceClas = ‘{00001126-0000-1000-8000-00805F9B34FB}’;
HCRScanServiceClass= ‘{00001127-0000-1000-8000-00805F9B34FB}’;
CommonISDNAccessServiceClass = ‘{00001128-0000-1000-8000-00805F9B34FB}’;
VideoConferencingGWServiceClass = ‘{00001129-0000-1000-8000-00805F9B34FB}’;
UDIMTServiceClass = ‘{0000112A-0000-1000-8000-00805F9B34FB}’;
UDITAServiceClass = ‘{0000112B-0000-1000-8000-00805F9B34FB}’;
AudioVideoServiceClass = ‘{0000112C-0000-1000-8000-00805F9B34FB}’;
SIMAccessServiceClass = ‘{0000112D-0000-1000-8000-00805F9B34FB}’;
PnPInformationServiceClass= ‘{00001200-0000-1000-8000-00805F9B34FB}’;
GenericNetworkingServiceClass = ‘{00001201-0000-1000-8000-00805F9B34FB}’;
GenericFileTransferServiceClass = ‘{00001202-0000-1000-8000-00805F9B34FB}’;
GenericAudioServiceClass= ‘{00001203-0000-1000-8000-00805F9B34FB}’;
GenericTelephonyServiceClass = ‘{00001204-0000-1000-8000-00805F9B34FB}’;
